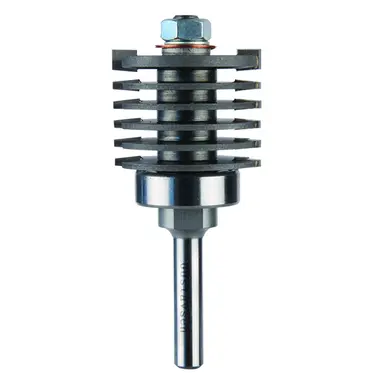

Brukes til å skjøte materialer og vi har nå funnet disse med 8 mm tange, noe som gjør
slike stål tilgjengelige for de fleste bare hullet i foten på fresemaskinen er stort nok.
NB: Må brukes i fresebord.
 |
Start med å rette opp anlegget i forhold til kulelageret.
Når linjalen har kontakt med kulelageret, trekk anlegget inntil linjalen og lås anlegget.
Vær nøye! |
 |
Steg 1
Senk stålet, slik at det eneste rette skjæret har inngrep på materialet, men la det stikke litt over eller akkurat på materialtykkelsen.
Husk!
Lås alltid kolonnene på maskinen når den er justert inn!!
|
 |
Steg 2
Bruk støtteplate om emnet er smalt og før det gjennom fresestålet.
Nå er den ene delen klar.
|
 |
Steg 3
Lage motsatsen / kontraprofilen.
Snu nå hele planken du allerede har frest. Leg den som vist på bildet.
Heis så fresestålet oppover igjen.
Her er det nå 3 stk. fingre, juster så tuppene på de tre siste skjærene til å bli helt rett i høyden med de tre freste tappene.
|
 |
Steg 4
Lås fresemaskinen i rett høyde, nå ser man at det nederste freseskjæret kommer et stykke opp fra bunnen på emnet.
Det vil da lage falsen som var på oversiden på det første kuttet i den planken man snudde.
|
 |
Steg 5
Bruk fresestøtte, skyv emnet igjennom fresen og det vil nå se slik ut.
|
 |
Steg 6

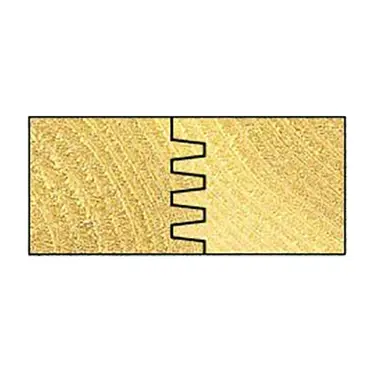

Snu emene og de passer perfekt sammen.
Juster dette litt med prøveklosser før man freser hovedemnene man har.
Husk!
Jo flere fingre det blir pga.materialtykkelsen, jo flere fingre justere man etter i steg 3
|
| |
|
